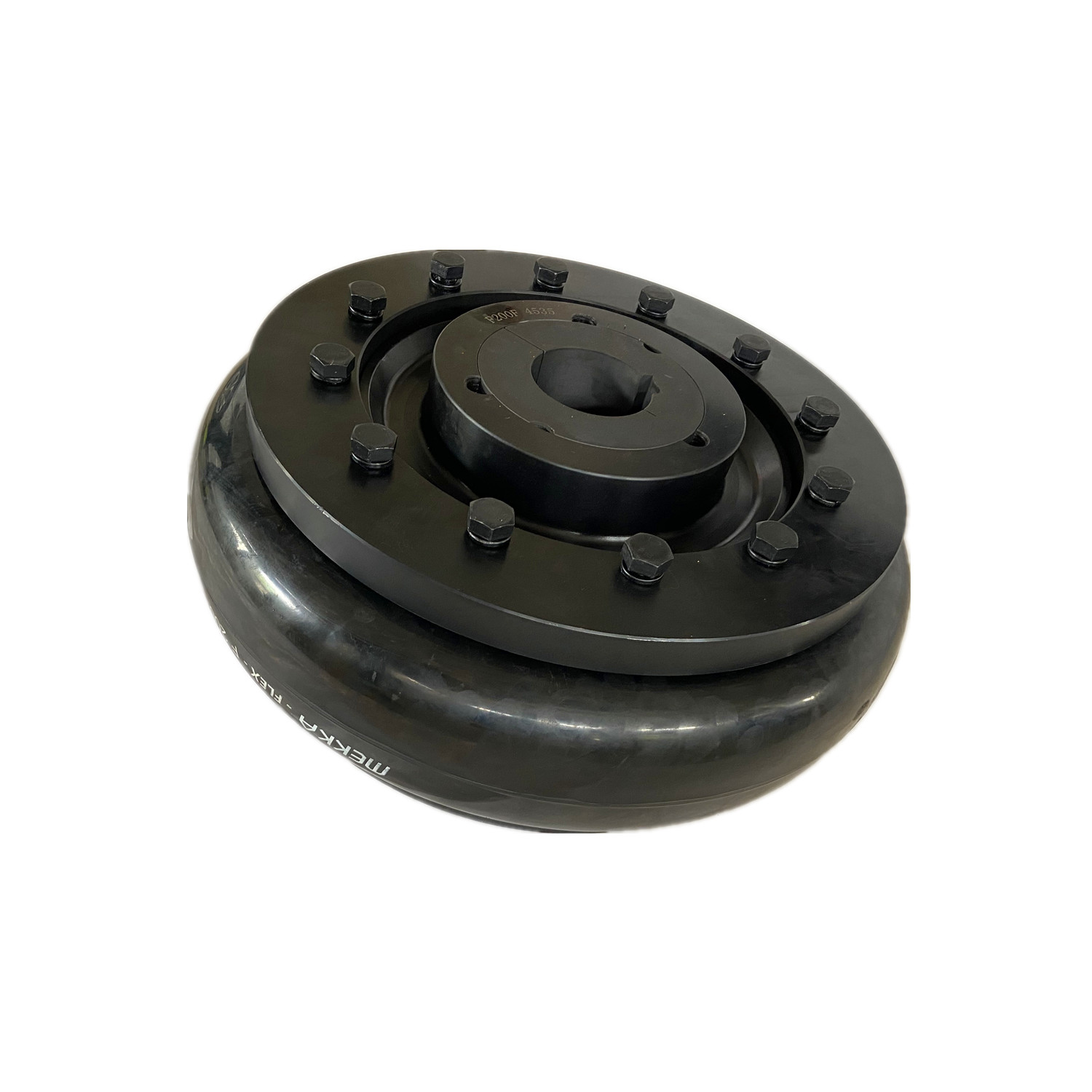

Mekkaflex™轮胎联轴器的简介

Mekkaflex™轮胎联轴器具有理想联轴器的一切优点，包括锥套固定。Mekkaflex™轮胎联轴器是一种“扭转弹性”联轴器，可提供通用联轴器，可选择法兰组合件以适应各种用途。

法兰按F或H锥套配合或者按规定规格孔径提供。

增添一种定位器法兰，即可将联轴器应用于连接具有标准轴端间距的两根轴上，便于泵的维护和保养。

Mekkaflex™轮胎联轴器可以装配到各平面上同时存在极大不对准度的两根轴上而不致对邻近的轴承施加不应有的负荷，具有优导减震性能的柔性轮胎减少了震动和扭转震荡。

我们供应的Mekkaflex™轮胎由天然橡胶复合料制成，用于环境温度介于-50摄氏度与+50摄氏度之间，而氯丁橡胶复合料用于诸如油脂污染的不利环境，当要求具有防火和抗静电性能时，也应采用氯丁橡胶复合料。

Mekkaflex™轮胎联轴器优点

1. 不需要润滑，减少成本；

2. 目视检查轮胎磨损情况，方便客户在方便的时间更换；更换轮胎时，电动机和机器不受干扰；

3. 允许较大的不对准度：角度位移4度，平行位移可高达6mm,轴向位移可达8mm；

4. 吸震性能好；

5. 由于轮胎有不同的刚度可选，能很好的解决扭转震动问题；

6. 采用锥套固定和短锥套，结构紧凑；

7. 不受间隙束缚，可作反向驱动。

表1：轮胎物理特性

特性	联轴器规格
特性	F40	F50	F60	F70	F80	F90	F100	F110	F120	F140	F160	F180	F200	F220	F250
最高转速转/分	4500	4500	4000	3600	3100	3000	2600	2300	2050	1800	1600	1500	1300	1100	1000
额定扭矩牛顿米	24	66	127	250	375	500	675	875	1330	2325	3770	6270	9325	11600	14675
最大扭矩牛顿米	64	160	318	487	759	1096	1517	2137	3547	5642	9339	16455	23508	33125	42740
扭转刚度牛顿米	5	13	26	41	63	91	126	178	296	470	778	1371	1959	2760	3562
最大平行不对准度	1.1	1.3	1.6	1.9	2.1	2.4	2.6	2.9	3.2	3.7	4.2	4.8	5.3	5.8	6.6
质量千克	0.1	0.3	0.5	0.7	1	1.1	1.1	1.4	2.3	2.6	3.4	7.7	8	10	15
共振因数	7	7	7	7	7	7	7	7	7	7	7	7	7	7	7
减震系数	0.9	0.9	0.9	0.9	0.9	0.9	0.9	0.9	0.9	0.9	0.9	0.9	0.9	0.9	0.9
最大扭矩值应视为短时超载的额定扭矩值，用于直接起动类的工作条件。

表2：工况系数
特殊情形当应用于有明显冲击、振动和扭转震动的场合，以及用于往复式机器，例如内燃机、活塞式泵和压缩机，请提供相关信息给我公司以便分析	驱动装置类型
	电动机/汽轮机			内燃机/蒸汽机/水轮机
	每日工作小时数			每日工作小时数
被驱动的机器类型	10及10以下	10至16	16以上	10及10以下	10至16	16以上
1级搅拌机、酿酒机械、离心式压缩机和泵、皮带运输机、功率计、轴系、高达7.5千瓦的扇风机、鼓风机、发电机	0.8	0.9	1	1.3	1.4	1.5
2级粘土加工机械、一般机床、造纸厂打浆机与卷纸机、转子泵、橡胶挤出机、旋转筛、纺织机械、船舶螺旋桨及功率高达7.5千瓦的扇风机	1.3	1.4	1.5	1.8	1.9	2
3级斗士升降机、冷却塔扇风机、活塞式压缩机与泵、铸造机械、金属压机、造纸厂压光机，锤击式粉碎机，压缩与磨浆机，橡胶压光机、粉碎机与正排量鼓风机	1.8	1.9	2	2.3	2.4	2.5
4级往复式运输机、回转式破碎机、球磨机、砾磨机、棒材轧机、密封式混炼器与磨机以及振动筛	2.3	2.4	2.5	2.8	2.9	3
