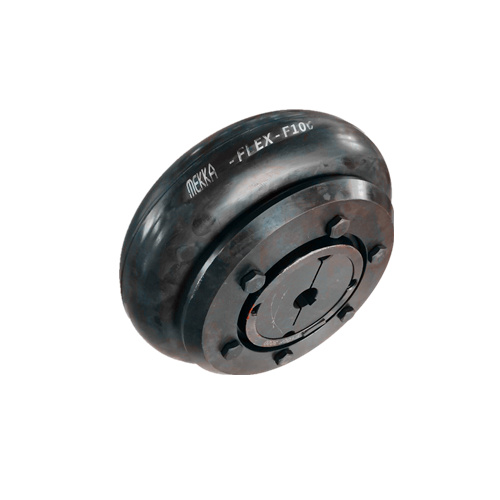

Mekkaflex®轮胎联轴器的简介

Mekkaflex®轮胎联轴器是一种“扭转弹性”联轴器，可提供通用联轴器，可选择法兰组合件以适应各种用途。

法兰按F或H锥套配合或者按规定规格孔径提供。

增添一种定位器法兰，即可将联轴器应用于连接具有标准轴端间距的两根轴上，便于泵的维护和保养。

Mekkaflex®轮胎联轴器可以装配到各平面上同时存在极大不对准度的两根轴上而不致对邻近的轴承施加不应有的负荷，具有优导减震性能的柔性轮胎减少了震动和扭转震荡。我们供应的Mekkaflex®轮胎由天然橡胶复合料制成，用于环境温度介于-50摄氏度与+50摄氏度之间，而氯丁橡胶复合料用于诸如油脂污染的不利环境，当要求具有防火和抗静电性能时，也应采用氯丁橡胶复合料。

Mekkaflex®轮胎联轴器优点

1. 不需要润滑，减少成本；

2. 目视检查轮胎磨损情况，方便客户在方便的时间更换；更换轮胎时，电动机和机器不受干扰；

3. 允许较大的不对准度：角度位移4度，平行位移可高达6mm,轴向位移可达8mm；

4. 吸震性能好；

5. 由于轮胎有不同的刚度可选，能很好的解决扭转震动问题；

6. 采用锥套固定和短锥套，结构紧凑；

7. 不受间隙束缚，可作反向驱动。

Mekkaflex®轮胎联轴器订货说明：

1. 法兰“H”,“F”和SM使用锥套，其规格列于法兰尺寸表中，锥套应独立订货，注明所要求的锥套孔径。

  注：请特别注意“F”和“H”法兰中锥套的规格，因为这些锥套的规格会不一样。

2. “B”法兰有导向直孔。

3. 延伸联轴器以组合形式供应，包括延伸轴、刚性法兰及附属螺丝、垫圈和轴键。玫卡法兰、轮胎、刚性法兰锥套以及主动与从动法兰锥套均需分别订货。

利用柔性轮胎连接轴与轴 包括2个法兰、2个锥套（除非用标准孔径）及1个柔性轮胎

订货实例

Mekkaflex®轮胎联轴器F70BH包括1个F70B法兰，1个F70H法兰，1个1610锥套及1个F70轮胎

Mekkaflex®定位器轮胎联轴器包括有一个标准的轮胎联轴器，还有一个定位法兰和一个第三锥套。

订货实例

F110F/SM 30/140

2个110F法兰

1个F110柔性轮胎

1个SM30x140毫米定位器法兰

1个3020锥套用于适配电动机

1个3020x60毫米 锥套

1个3030锥套以适配从动轴

Mekkaflex®延伸式轮胎联轴器

此设计包括一个Mekkaflex®轮胎联轴器（F40-F140规格）和一个延伸法兰，设计用于使它能在所连接的两根轴的任一轴上作轴向移动而不妨碍驱动机或被驱动机的位置；延伸联轴器主要设计用于轴端间标准距离为100,140,及180毫米的应用场合。

选择

1. 用表1所示方法选择一个规格合适的轮胎联轴器，从表5第一栏往下看，找出所选联轴器的规格。

2. 横向查看，直至找到能接纳所需轴端间距的数量为止。

3. 记下所求延伸联轴器在栏首上的代号。

用表6核对，看所选延伸法兰/联轴器组合能否容纳机器轴的规格。
